Gia công Jig khoan chính là một giải pháp tối ưu trong lĩnh vực cơ khí giúp thực hiện định vị chính xác được vị trí lỗ khoan, điều này tăng tốc độ gia công, còn đảm bảo được độ đồng đều giữa những sản phẩm và có thể giảm thiểu sai số so với lại phương pháp gia công khoan thủ công còn phụ thuộc nhiều vào tay nghề thợ cơ khí.
Mục lục
Jig khoan là gì? Giải thích một đơn giản dễ hiểu như sau
Jig khoan (Drilling Jig) chính là một loại đồ gá cơ khí đã được thiết kế để:
- Định vị được chính xác các vị trí cần thực hiện khoan trên sản phẩm chi tiết
- Dẫn hướng cho mũi khoan nhằm đi đúng vị trí đã được thiết kế
- Giữ cố định phần chi tiết trong suốt quá trình thực hiện công việc khoan
👉 Hiểu đơn giản:
Jig khoan giống như là một “khuôn đã định sẵn lỗ”, bạn chỉ thực hiện đặt chi tiết vào và tiến hành khoan theo như hướng dẫn, điều này giúp bạn không thể khoan lệch.

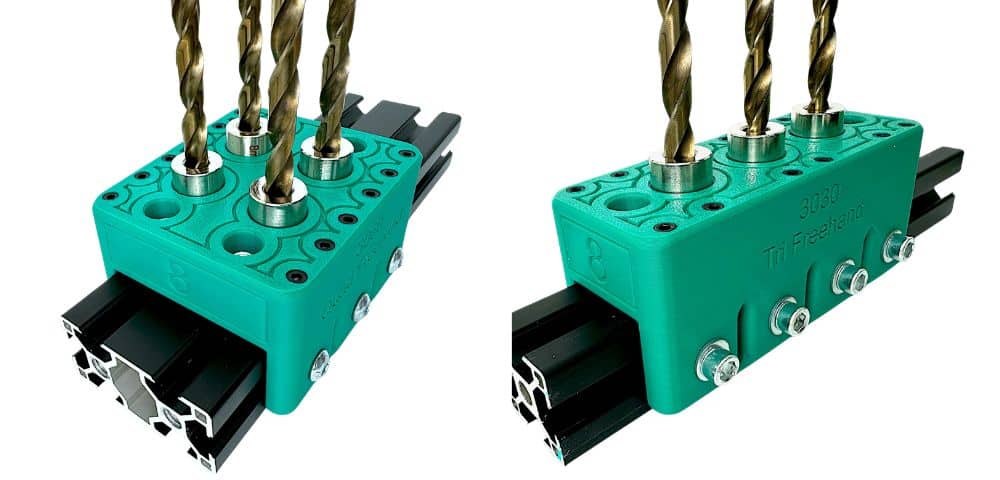

Các dịch vụ gia công Jig khoan phổ biến tại Đại Thành Phát
1. Gia công Jig khoan cố định
Jig khoan cố định thông thường sẽ được thiết kế dành riêng cho từng sản phẩm, điều này giúp những vị trí khoan được xác định đúng sẵn ngay từ đầu. Nhờ vậy, người vận hành khoan có thể thao tác một cách nhanh chóng mà vẫn chắc chắn đảm bảo được độ chính xác, đặc biệt sẽ phù hợp trong việc sản xuất hàng loạt với mức độ yêu cầu đồng đều cao.
2. Gia Công Jig khoan xoay
Jig khoan xoay sẽ giúp người vận hành, thợ cơ khí có thể xoay phần chi tiết theo nhiều các hướng khác nhau ở ngay trên đồ gá, mà không cần phải tháo ra đặt lại liên tục khi chỉnh hướng. Nhờ đó, mà quá trình khoan sẽ trở nên linh hoạt hơn và rất phù hợp với những chi tiết có phần cấu tạo phức tạp.
3. Gia Công Jig khoan đa năng
Jig khoan đa năng là loại có thể điều chỉnh để dùng được cho nhiều loại sản phẩm, điều này sẽ giúp tiết kiệm được chi phí đầu tư ban đầu. Tuy vậy, do phần thiết kế linh hoạt, nên độ chính xác thường sẽ không cao bằng những loại jig được làm chuyên dụng cho mỗi chi tiết cụ thể.
Lợi ích của việc sử dụng Jig khoan trong sản xuất
1. Đảm bảo được độ chính xác cao
Jig khoan sẽ giúp xác định sẵn được vị trí và cả hướng khoan, nhờ vậy mà mũi khoan có thể đi đúng hướng ngay từ đầu, điều này hạn chế sự sai lệch. Giúp cho các sản phẩm làm ra được đồng đều và đây là điều đặc biệt quan trọng trong các dây chuyền sản xuất hàng loạt.
2. Tăng năng suất trong gia công
Jig khoan sẽ giúp rút ngắn được thời gian chuẩn bị ở trước khi thực hiện gia công, vì thợ cơ khí sẽ không cần phải thực hiện đo đạc hay là căn chỉnh nhiều lần. Nhờ vậy, quá trình triển khai công việc khoan sẽ diễn ra nhanh hơn, sẽ giúp gia tăng được năng suất và có thể đáp ứng tốt khi thực hiện sản xuất số lượng lớn.
3. Giảm phụ thuộc tay nghề
Jig khoan có thể giúp giảm phụ thuộc vào con người, tay nghề của thợ cơ khí vận hành, vì những vị trí khoan đã được xác định sẵn. Nhờ vậy mà, ngay cả thợ mới vào làm cũng có thể thực hiện thao tác dễ dàng và có thể tạo ra sản phẩm với chất lượng ổn định.
4. Giảm chi phí lỗi sản phẩm
Jig khoan sẽ giúp hạn chế được tình trạng khoan bị sai vị trí, từ đó sẽ giảm số lượng sản phẩm mắc lỗi cần phải bỏ đi. Nhờ đó, công ty có thể sẽ tiết kiệm được vật liệu, thời gian và cả chi phí trong suốt quá trình sản xuất.

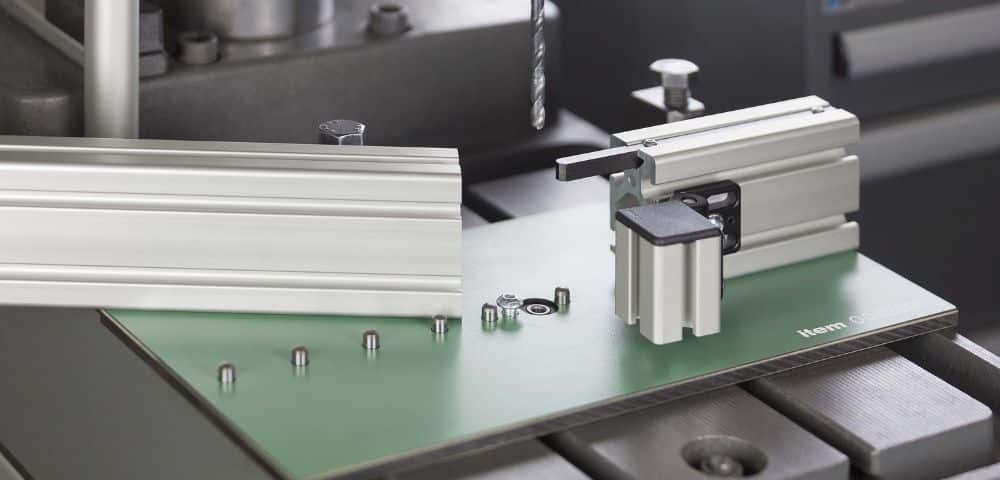

Cấu tạo của một bộ Jig khoan tiêu chuẩn như thế nào
Một jig khoan chuyên nghiệp thông thường sẽ bao gồm:
Thân jig (Body)
Thân jig chính là phần khung chính của đồ gá, thân có nhiệm vụ sẽ giữ toàn bộ được kết cấu ổn một cách định trong suốt quá trình sử dụng. Thường thì, bộ phận này sẽ được làm từ vật liệu thép hoặc là hợp kim đủ cứng để đảm bảo được độ bền và có thể hạn chế sự biến dạng khi thực hiện gia công.
Bạc dẫn hướng (Drill Bush)
Bạc dẫn hướng sẽ giúp cho mũi khoan đi đúng với vị trí thiết kế và không bị lệch trong suốt quá trình thực hiện gia công. Đây chính là bộ phận vô cùng quan trọng sẽ ảnh hưởng trực tiếp tới độ chính xác của những lỗ khoan bên trên sản phẩm.
Chi tiết định vị (Locator)
Chi tiết định vị sẽ giúp đưa phần phôi vào trong đúng vị trí mỗi lần thực hiện đặt lên trên đồ gá, hạn chế việc sai lệch và sẽ không cần phải căn chỉnh nhiều lần. Nhờ vậy mà, quá trình gia công sẽ trở nên nhanh hơn và các sản phẩm được làm ra sẽ đồng đều hơn.
Cơ cấu kẹp (Clamp)
Cơ cấu kẹp giúp cho việc giữ chặt chi tiết được chắc chắn trong quá trình khoan, điều này tránh bị xê dịch hoặc là rung lắc. Nhờ vậy, phần lỗ khoan sẽ được thực hiện một cách chính xác hơn và các sản phẩm sẽ đạt chất lượng ổn định.
Chốt định vị / block chặn
Chốt định vị và phần block chặn sẽ giúp đưa phôi vào trong đúng vị trí cần khi thực hiện đặt lên đồ gá, việc này hạn chế được sai lệch và sẽ giảm thời gian khi căn chỉnh. Nhờ vậy, quá trình triển khai gia công sẽ diễn ra một cách nhanh hơn và có ổn định hơn.
Tham Khảo: Gia công Jig Hàn độ chính xác cao uy tín chuyên nghiệp
Tham Khảo: Gia công Jig Kiểm Tra có độ chính xác cao uy tín chuyên nghiệp
Tham Khảo: Gia công đồ JIG GÁ giải pháp trong lĩnh vực sản xuất cơ khí

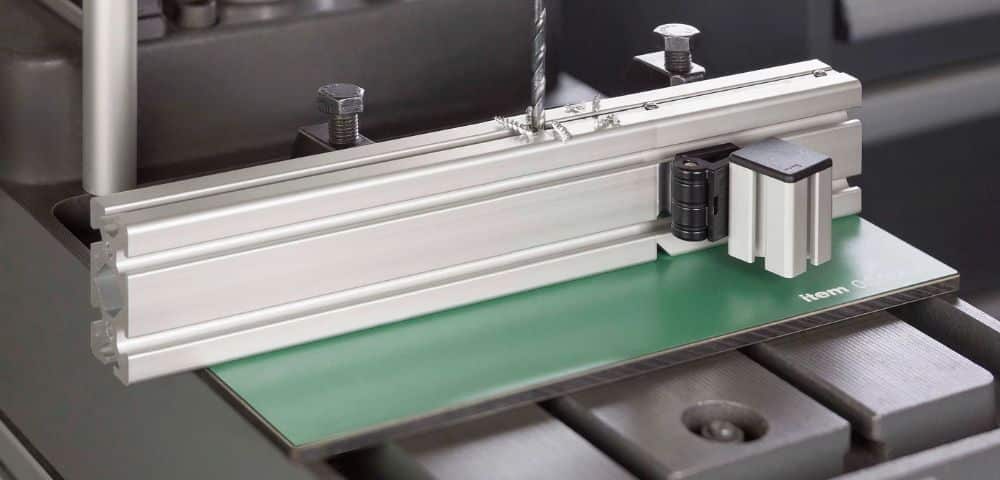

Quy trình thực hiện gia công Jig khoan chuyên nghiệp
Để có thể tạo ra một bộ jig khoan chính xác, thì quy trình gia công Jig khoan cần phải được thực hiện chuẩn xác, bài bản:
Bước 1: Tiếp nhận yêu cầu
Ở bước đầu tiên, các kỹ sư cơ khí Đại Thành Phát sẽ tiếp nhận thông tin bản vẽ hoặc là sản phẩm mẫu từ chính khách hàng, cùng những yêu cầu về mức độ chính xác. Các thông tin này chính là cơ sở để thực hiện thiết kế đồ jig gá cho phù hợp và có thể đảm bảo được hiệu quả khi triển khai đưa vào sử dụng.
Bước 2: Thiết kế jig
Ở bước thiết kế, các kỹ sư sẽ dùng phần mềm chuyên dụng thực hiện việc xây dựng một bản vẽ chi tiết dành cho đồ jig gá. Những yếu tố như là vị trí lỗ, hay góc khoan và cả khoảng cách đều sẽ được tính toán một cách cẩn thận, việc này giúp đảm bảo được độ chính xác và sẽ hạn chế đi sự sai lệch khi khách hàng đưa vào để gia công thực tế.
Bước 3: Gia công chi tiết
Sau khi hoàn thiện được thiết kế, những chi tiết của bộ đồ jig khoan sẽ được thực hiện gia công bằng máy móc CNC hiện đại để có thể đảm bảo được độ chính xác và có độ bền cao. Đặc biệt, những bộ phận có nhiệm vụ dẫn hướng mũi khoan sẽ được thực hiện một cách cẩn thận để giúp cho quá trình khoan chi tiết được diễn ra đúng với vị trí và sẽ hạn chế sai lệch.
Bước 4: Lắp ráp và kiểm tra
Sau khi đã hoàn thiện, gia công jig khoan thì sản phẩm sẽ được nhân viên cơ khí lắp ráp và đưa vào cho chạy thử với các sản phẩm thực tế. Nếu như phát hiện ra sai lệch, thì đội kỹ sư sẽ thực hiện điều chỉnh lại ngay để đảm bảo khi khách sử dụng, bộ đồ gá này có thể hoạt động ổn định và chắc chăn cho ra kết quả chính xác.
