Gia công đồ JIG GÁ giải pháp trong lĩnh vực sản xuất cơ khí

Gia công đồ Jig Gá tại sao lại quan trọng? trong lĩnh vực liên quan đến Cơ khí chế tạo, việc có thể đảm bảo được độ chính xác và gia tăng tốc độ sản xuất sản phẩm luôn là một bài toán quan trọng với mọi doanh nghiệp. Trong thực tế cho thấy, có rất nhiều xưởng gia công dù cho đầu tư các loại máy CNC hiện đại nhưng vẫn đang gặp phải tình trạng sai số cao, phần năng suất thì thấp do thiếu một trong những yếu tố cốt lõi chính là: đồ jig gá.

Vậy thì gia công đồ jig gá là gì, tại sao nó lại đang đóng vai trò quan trọng trong mảng cơ khí chế tạo? Bài viết bên dưới của Đại Thành Phát sẽ giúp bạn có thể hiểu rõ từ A–Z, có kèm theo các kinh nghiệm thực tế để giúp bạn áp dụng hiệu quả.

Đồ Jig gá là gì?

Jig gá (Jig & Fixture) chính là dụng cụ hỗ trợ được dùng trong quá trình thực hiện gia công các sản phẩm cơ khí nhằm:

• Jig gá có thể định vị chính xác và chi tiết
• Jig gá giúp kẹp chặt phần phôi trong suốt thời gian thực hiện gia công
• Có thể hỗ trợ dẫn hướng cho các loại dao cắt (đối với jig)

Nói một cách khác dễ hiểu hơn, jig gá giống như một “bộ khung cố định”, điều này giúp chi tiết sẽ không bị xê dịch khi mà máy đang hoạt động. Đây là điều đặc biệt quan trọng trong những công đoạn yêu cầu một độ chính xác cao như là khoan, phay, taro.

Phân biệt Jig và Fixture

Trong thực tế hoạt động sản xuất, có nhiều người thường gọi một cái tên chung là đồ gá, nhưng thật ra:

• Jig: thường có chức năng dùng để dẫn hướng dao (thông thường được dùng trong khi khoan)
• Fixture: chỉ có một nhiệm vụ là kẹp và giữ chi tiết cố định

Sự khác biệt này có thể giúp cho các kỹ sư lựa chọn được đúng loại đồ gá dùng phù hợp với lại từng công đoạn khác nhau, tránh việc lãng phí và chọn đúng loại sẽ giúp tăng hiệu quả trong quá trình gia công.

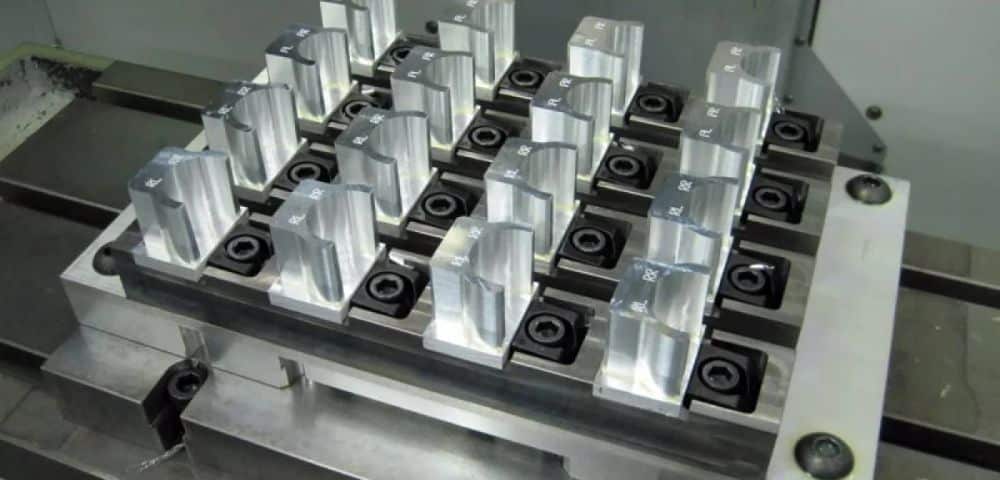

Gia công đồ jig gá là gì?

Gia công đồ jig gá chính là một quá trình thiết kế và thực hiện chế tạo những bộ gá chuyên dụng điều này được dùng để phục vụ sản xuất cơ khí. Quy trình này thông thường bao gồm:

• Tiến nhận nhu cầu của khách hàng, kỹ sư sẽ thực hiện thiết kế bản vẽ kỹ thuật nếu chưa có sẵn. Nếu khách hàng đã có bản vẽ thì thực hiện kiểm tra và tư vấn nếu có vấn đề.
• Lựa chọn loại vật liệu phù hợp để thực hiện gia công
• Gia công sẽ dùng máy CNC, EDM hoặc là máy mài
• Sau khi đã hoàn thành việc gia công Jig Gá thì tiến hành lắp ráp các chi tiết lại với nhau rồi kiểm tra thực tế những thông số kỹ thuật xem đã đạt chuẩn chưa

Hiện nay, thì hầu hết những nhà xưởng đều sử dụng các phần mềm như là SolidWorks hoặc là AutoCAD để thực hiện thiết kế trước khi sản xuất, điều này có thể giúp tối ưu được độ chính xác và giúp giảm các sai sót không đáng có.

Vai trò của đồ jig gá trong các dây chuyền sản xuất

1. Tăng độ được chính xác gần như tuyệt đối

Một trong các lợi ích lớn nhất của jig gá mang lại chính là giảm được sai số khi thực hiện gia công sản phẩm. Trong rất nhiều trường hợp thực tế, việc sai số có thể sẽ giảm được xuống mức ±0.01mm hoặc là thấp hơn.

2. Tăng năng suất rõ rệt

Nếu như không có jig gá, thì công nhân cần phải căn chỉnh một cách thủ công cho từng chi tiết. Việc này không chỉ làm mất thời gian mà thường dễ bị sai lệch. Còn khi bạn có lắp jig:

• Thời gian chuẩn bị và thực hiện cố định các chi tiết trước khi tiến hành gia công sẽ được rút ngắn đi rất nhiều so với việc cách làm thủ công.
• Tốc độ gia công sản xuất sản phẩm sẽ tăng đáng kể

3. Đảm bảo được tính đồng nhất sản phẩm

Trong các dây chuyền sản xuất hàng loạt, thì việc sản xuất 100 sản phẩm giống nhau là một chuyện rất nhỏ thông thường  có thể lên đến số lượng là 1000, 10.000 bộ sản phẩm giống nhau. bộ Jig gá sẽ giúp đảm bảo được điều này.

4. Giảm chi phí dài hạn

Dù cho chi phí đầu tư ban đầu sẽ cao hơn, nhưng về lâu về dài:

• Giúp sản phẩm làm ra đảm bảo đúng ngay từ đầu, sẽ không cần phải làm lại nhiều lần chính điều này gây tốn vật liệu và tốn thời gian
• Giảm được một phần chi phí nhân công
• Tối ưu hóa quy trình sản xuất hàng hóa. Việc ứng dụng Jig gá sẽ giúp công việc được xử lý nhanh gọn, giảm việc mắc lỗi khi gia công.

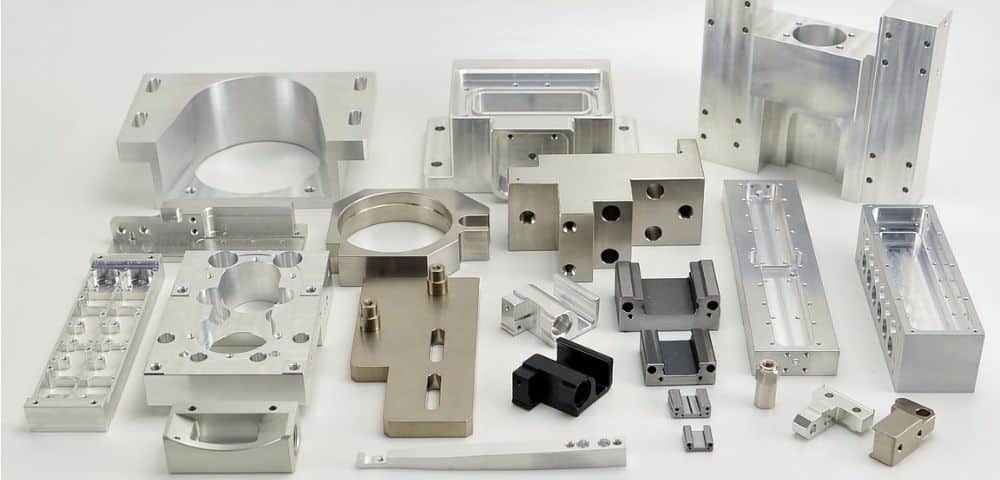

Các sản phẩm gia công jig gá mà Đại Thành Phát đang cung cấp

Gia công Jig khoan

Jig khoan sẽ giúp cho mũi khoan đi được đúng vị trí như bản vẽ ngay từ đầu. Thợ cơ khí vận hành sẽ không cần phải thực hiện đo hay là căn chỉnh nhiều lần, nhờ vậy hạn chế được tình trạng khoan lệch và có thể đảm bảo những lỗ khoan trên sản phẩm được đồng đều.

Gia Công Jig hàn

Jig hàn sẽ giúp giữ chặt những chi tiết trong suốt nguyên quá trình hàn, tránh bị lệch hay xê dịch. Nhờ đó, những bộ phận sau khi được hàn xong vẫn có thể giữ đúng được vị trí và góc độ ban đầu, điều này giúp hạn chế lỗi và sẽ không cần phải chỉnh sửa lại nhiều lần.

Fixture CNC

Đồ gá CNC giúp thực hiện giữ chặt phần chi tiết trong quá trình gia công, việc này tránh bị rung hoặc là xê dịch khi mà máy hoạt động. Nhờ vậy, sản phẩm làm ra sẽ có được độ chính xác cao hơn và phần bề mặt sẽ hoàn thiện đẹp hơn, ít phải xử lý lại.

Gia Công Jig kiểm tra

Jig kiểm tra sẽ giúp kiểm tra một cách nhanh chóng sản phẩm sau khi thực hiện gia công thì đã chuẩn kích thước được yêu cầu hay không. Từ đó, có thể nhận ra sớm những chi tiết đang bị sai và xử lý một cách kịp thời trước khi tiến hành đưa vào sử dụng.

Jig lắp ráp

Jig lắp ráp sẽ giúp công nhân đặt những chi tiết vào đúng như vị trí ngay từ đầu, mà không cần phải căn chỉnh nhiều lần. Từ đó, quá trình thực hiện lắp ráp sẽ diễn ra nhanh hơn và có thể hạn chế các sai sót, đặc biệt là trong sản xuất hàng loạt với số lượng lớn.

Quy trình nhận gia công đồ jig gá chuyên nghiệp của Đại Thành Phát

Đại Thành Phát là đơn vị thực hiện gia công Jig Gá uy tín chuyên nghiệp chúng tôi triển khai theo một quy trình sau:

Bước 1: Tiếp nhận thông tin nhu cầu từ khách hàng:

Ở bước đầu tiên, Kỹ sư gia công Jig Gá của Đại Thành Phát sẽ tiếp nhận các thông tin từ khách hàng, gồm bản vẽ kỹ thuật hoặc là sản phẩm mẫu. Chúng tôi sẽ thu thập thông tin về kích thước và cả độ chính xác cũng sẽ được trao đổi một cách rõ ràng từ đó làm cơ sở để thiết kế và thực hiện gia công cho chuẩn xác.

Bước 2: Thiết kế jig gá phù hợp với nhu cầu khách hàng

Sau khi đã tiếp nhận yêu cầu, các kỹ sư sẽ thiết kế bộ đồ jig gá sao cho phù hợp với lại từng sản phẩm cụ thể. Điều này sẽ giúp chi tiết có thể được đặt đúng vị trí từ ban đầu, không bị xê dịch khi thực hiện gia công. Đồng thời, thì đồ gá cũng sẽ được thiết kế để có thể kẹp chắc chi tiết nhưng vẫn thao tác dễ dàng, giúp quá trình dùng nhanh gọn và tiện hơn.

Bước 3: Tiến hàng gia công từng chi tiết của bộ Jig Gá

Sau khi đã hoàn thiện được bản thiết kế, những chi tiết của bộ đồ jig gá sẽ được kỹ sư gia công bằng máy móc hiện đại chuyên dụng. Tùy vào nhu cầu cụ thể, mà xưởng sẽ dùng những phương pháp phù hợp để có thể đảm bảo được chi tiết đạt mức độ chính xác cao và dùng ổn định trong suốt quá trình sản xuất sau này.

Bước 4: Lắp ráp hoàn chỉnh và kiểm tra thông số kỹ thuật

Sau khi đã hoàn thiện gia công, những chi tiết sẽ được thực hiện lắp ráp thành một bộ jig gá. Kỹ sử cơ khí gia công sẽ tiến hành cho chạy thử với các sản phẩm thực tế để có thể kiểm tra được độ chính xác và mức độ ổn định của bộ jig gá. Nếu cần, thì thực hiện điều chỉnh lại điều này sẽ đảm bảo khi bàn giao cho khách đưa vào sử dụng, thì đồ gá sẽ  hoạt động một cách hiệu quả, ít phát sinh lỗi.

Vật liệu thường được sử dụng trong gia công jig gá

Tùy vào mục đích sử dụng, các bộ jig gá có thể sẽ được làm từ một số chất liệu bên dưới đây:

• Thép S45C, SKD11: đây là loại vật liệu có độ cứng cao, có khả năng chịu mài mòn tốt
• Nhôm: loại vật liệu này nhẹ và dễ dang gia công
• Inox: đây là loại chống gỉ, rất phù hợp sử dụng trong các môi trường ẩm
• Nhựa kỹ thuật: thường được dùng trong ngành điện tử

Việc chọn vật liệu để gia công đúng sẽ giúp tăng được tuổi thọ jig và có thể giảm phần chi phí bảo trì.

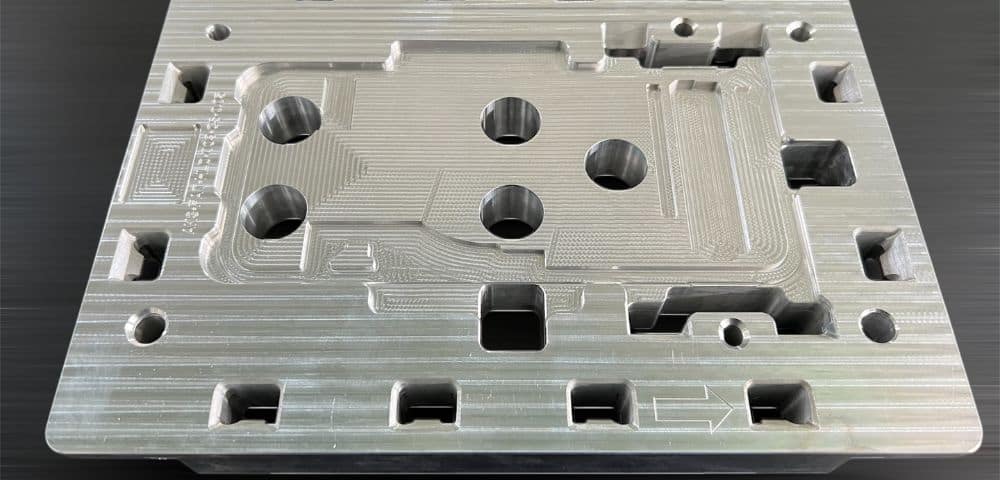

Khi nào bạn nên đầu tư thuê đơn vị gia công jig gá?

Không phải lúc nào bạn cũng cần phải sử dụng đến jig gá. Bạn nên tiến hành đầu tư khi:

• Bạn đang cần sản xuất hàng hóa với số lượng lớn, có tính đồng bộ cao cần tới Jig gá để các nhân viên thực hiện công việc được đơn giản và nhanh gọn hơn
• Sản phẩm có sự đồng đều lặp lại nhiều lần một công việc cắt hoặc đục
• Yêu cầu có được độ chính xác cao tránh những sai lệnh do đo thủ công
• Muốn tối ưu hóa phần chi phí lâu dài trong sản xuất

Ngược lại, thì nếu bạn chỉ sản xuất đơn chiếc hoặc là sản xuất với số lượng ít, tôi khuyên rằng việc làm jig là chưa cần thiết.

Kinh nghiệm khi thực hiện đặt gia công đồ jig gá

Dựa trên kinh nghiệm trong thực tế của chúng tôi, thì khi đặt gia công Jig Gá bạn nên:

• Chuẩn bị trước bản vẽ kỹ thuật một cách rõ ràng, nếu chưa thì bạn cần có đủ các thông tin liên quan để nhờ đội ngũ kỹ sư hỗ trợ vẽ.
• Xác định được dung sai một cách cụ thể, điều này sẽ ảnh hưởng rất nhiều đến chất lượng sản phẩm gia công sau này
• Chọn đơn vị giàu kinh nghiệm có vận hành những thiết bị CNC
• Yêu cầu kiểm tra trước khi đưa vào dây chuyền để sản xuất hàng loạt

Ngoài ra, bạn nên trao đổi một cách kỹ lưỡng với lại đơn vị thực hiện gia công để có thể tối ưu thiết kế Jig gá ngay từ đầu, tránh việc sửa đổi nhiều lần sẽ gây tốn kém chi phí và thời gian.

Câu hỏi thường gặp khi thực hiện gia công đồ gá Jig

Đồ gá Jig khác gì so với đồ gá thông thường?

Đồ gá Jig ngoài việc có thể kẹp chặt mà còn có thể dùng trong việc dẫn hướng dụng cụ, giúp cho quá trình gia công chính xác hơn.

Gia công đồ gá Jig tại Đại Thành Phát chi phí có đắt hay không không?

Chi phí sẽ phụ thuộc vào mức độ phức tạp và nguyên vật liệu dùng để gia công. Tuy nhiên, nếu xét về lâu dài, thì đồ gá sẽ giúp tiết kiệm được nhiều chi phí sản xuất hàng loạt.

Có thể dùng một bộ đồ gá cho nhiều loại sản phẩm hay không?

Trong một số trường hợp, thì đồ gá có thể sẽ được thiết kế linh hoạt để dùng được cho nhiều loại các sản phẩm khác nhau. Tuy vậy, để có thể đảm bảo được độ chính xác và đạt hiệu quả cao khi gia công, thì đa số đồ gá vẫn sẽ được thiết kế riêng cho mỗi chi tiết cụ thể.

Thời gian gia công đồ gá thường sẽ mất bao lâu?

Thông thường thì thời gian sẽ từ 3–10 ngày còn tùy độ phức tạp của bộ đồ Jig Gá.
